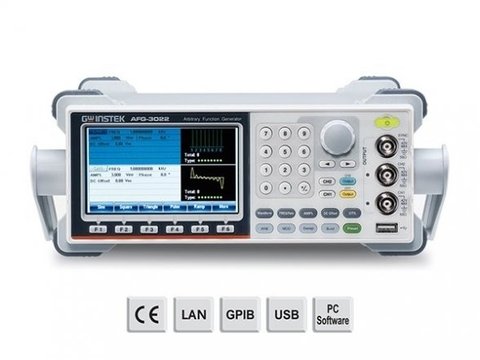

Funkcinių signalų generatorius AFG-3022GP

Funkcinių signalų generatorius AFG-3022GP

Funkcinių signalų generatorių AFG-3000 serija apima 20MHz / 30MHz vieno ir dviejų kanalų modelius, sukurtus pramonės, mokslinių tyrimų ir švietimo reikmėms. Prijungus AFG-3000 prie maitinimo šaltinio DC įtampos, maksimalus kaskadinis AC/DC išėjimas siekia + 42 V arba -42 V. Kiekvienas dviejų kanalų modelių kanalas gali būti valdomas nepriklausomai arba daugiafunkciai įrenginiai gali veikti tuo pačiu metu, neatsižvelgdami į įžeminimo nurodymus. Serijai būdinga 250MSa/s atrankos sparta, 16 bitų raiška ir 8M taško atminties gylis.

Vartotojai ne tik gali išsaugoti redaguotas bangos formas atmintyje, bet ir atkurti bangų formas naudodamiesi AFG-3000 integruota DSOLink funkcija naudodami „GW Instek“ skaitmeninės atminties osciloskopą. AFG-3000 serija palaiko sinchronizuotą fazę daugiakanaliam darbui iki 6 įrenginių ir 12 kanalų. Galima naudoti įvesties jungtį, leidžiančią išorinę 10 MHz laiko bazę sinchronizuoti vidinį laikrodį ir padidinti dažnio išvesties tikslumą.

Pagrindinės AFG-3000 serijos savybės yra išėjimo amplitudė nuo 1mVpp iki 10Vpp (sujungta su 50 omų apkrova); dažnių diapazonas nuo 1µHz iki 20MHz arba 30MHz; 1µHz dažnio skiriamoji geba. Impulsinės bangos formą, kurios darbo ciklas yra nuo 0,017% iki 99,983%, galima naudoti kaip trigerio signalus.

   AFG-3032   AFG-3031  AFG-3022   AFG-3021 Dažnio diapazonas 1 µHz to 30MHz  1 µHz to 30MHz  1 µHz to 20MHz  1 µHz to 20MHz  Kanalai 2 1 2 1

Įvairūs išėjimo bangos formos pasirinkimai

Moduliacijos funkcija

Savybės:

Nuo 1µHz iki 20 arba 30MHz, 16 bitų skiriamoji geba su 1 mVpp iki 10 Vpp amplitude; 1 arba 2 kanalai; 250 MSa/s atrankos sparta, norint gauti didesnės raiškos bangos formas; 8M taškų atminties gylis; Sinchronizuota fazė daugiakanaliam darbui iki 6 įrenginių ir 12 kanalų; Tikslesniam laiko nustatymui impulso bangos formos parametrus galima nustatyti nepriklausomai; Harmoninio signalo generatorius; Dviejų kanalų modeliai palaiko SUM moduliavimo, poravimo, sekimą ir fazių funkcijas; Integruotos AM / FM / PM / FSK / PWM / SUM moduliacijos, Sweep ir Burst funkcijos; USB / LAN / GPIB (pasirinktinai) prietaiso valdymo sąsajos.

Specifikacija:



Gamintojo kodas: AFG-3022GP
