Kabelių matuoklis MS2-KIT MicroScanner 2

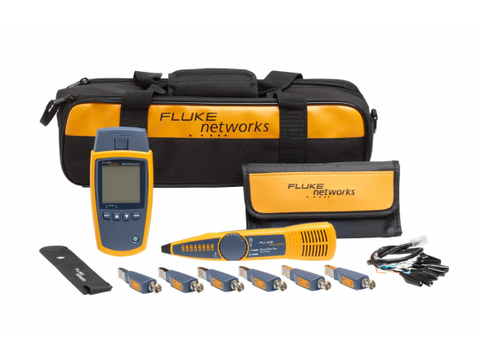

MicroScanner2 Profesionalus rinkinys apima:
MicroScanner2 Kabelių testeris su pagrindiniu wiremap adapteriu;
Nuotoliniai identifikatoriai # 2-7;
IntelliTone Pro 200 zondas;
Ekranuotas vytos poros RJ45, RJ11 komutaciniai kabeliai;
Gnybtų rinkinys RJ45 į 8 "krokodilo" gnybtus;
F Koaksialiniai komutaciniai kabeliai;
Minkštas dėklas priedams;
2xAA šarminės baterijos;
9V šarminė baterija;
MicroScanner2 pradedančiojo gidas;
Magnetinis laikiklis;
IntelliTone Pro pradedančiojo gidas;
Įpakuoti "Deluxe Fluke Networks Carry Case".
Revoliucinė sąsaja - laidų struktūros, ilgio, kabelio ID ir atstumo iki defekto grafinis atvaizdavimas viename ekrane.
Multimedija Palaikymas - tikrina visas pagrindines medijos rūšis, įskaitant RJ11, RJ45, Coax, be papildomų adapterių.
IntelliTone tonavimas - suranda praktiškai bet kokius kabelius ar laidų poras su IntelliTone skaitmeninių ir analoginių tonavimu.
VDV paslaugos aptikimas - patikrina šiandienos medijos paslaugas, įskaitant 10/100/1000 Ethernet, POTS ir POE
Tvirtas korpusas - guminis dėklas pagerina sukibimą ir yra pakankamai tvirtas bet kokiom darbo salygoms.

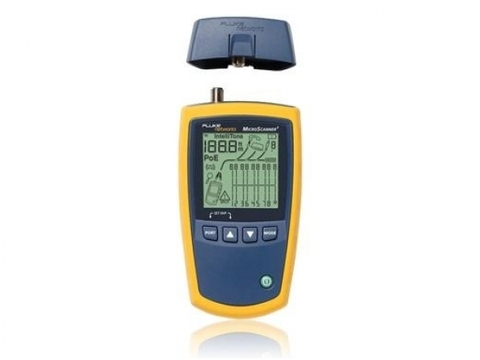

Didelis skystųjų kristalų ekranas su apšvietimu užtikrina aiškų vaizdą tiek tamsoje, tiek ir ryškioje saulės šviesoje.
Šiandieniniai komunikacijų specialistai susiduria su nuolatinėmis problemomis, susijusiomis su kabeliais. Jie turi patikrinti daugybę galimų gedimų, siekiant išsiaiškinti blogo prijungimo problemą. Ar yra telefono įtampa? Koks poliškumas? Ar galimas PoE ir daugelis kitų klausimų. Kabelių matuoklis Micro Scanner 2 gali atsakyti į visus šiuos klausimus, ištiriant šiandien labiausiai naudojamus balso, duomenų ir vaizdo kabelius. Tai reiškia, jog trikdžių šalinimas taps greitesnis, efektyvesnis ir išsamesnis.Ankstesni kabelių matuokliai, norint peržiūrėti matavimų rezultatus, versdavo vartotoją perjungti net iki 4 skirtingus režimus. Tai ne tik lėtindavo visą testavimo/matavimo procesą, bet ir sukeldavo vartotojų nusivylimą. Micro Scanner 2 išsprendė šį nepatogumą ir visus rezultatus rodo viename ekrane. Micro Scanner2 integruota IntelliTone skaitmeninių ir analoginių atspalvių funkcija tiksliai randa praktiškai bet kokio kabelio arba vielos porą, nepriklausomai nuo darbinės aplinkos. Naudodami skaitmeninį būdą rasite aukštos kokybės duomenų kabelius (Cat 5e/6/6a) ryšuliuose arba jungikliuose, komutacinėse panelėse ar rozetėse. Naudokite analoginį režimą balso kabeliams (CAT 3 ir žemesni), taip pat Coax kabeliams, saugumo/Alarm ir garsiakalbių laidams matuoti. Šie kabeliai yra optimizuoti mažesniam perdavimo dažniui, todėl yra lengviau atskirti žemo dažnio tonus.
Balso, duomenų ir vaizdo technikai turi daug daugiau problemų, susijusių su kabelių sutrikimais. Jie turi paneigti daugybę galimų kabelių sutrikimų prieš nustatant tikrąją gedimo priežastį. Micro Scanner 2 aptinka įtampos buvimą ir patikrina poliškumą.
MicroScanner2 ir MicroScanner PoE palyginimas
MicroScanner2
MicroScanner PoE
Vyta pora (RJ-11, RJ-45)
Wiremap
✓
✓
Length / Distance to Fault
✓
✓
Coaxial
Length / Distance to Fault
✓
Service Identification
Reports Maximum Power Class
✓
10/100/1000BASE-T
✓
✓
2.5GBASE-T, 5GBASE-T, 10GBASE-T
✓
Power Over Ethernet
802.3af
802.3af, 802.3at, 802.3bt
Analog and Digital Toning
✓
✓
Optional Remote Identifiers
✓
✓
Specifikacija:
Testavimo jungtys: Vytos poros: UTP, FTP, SSTP 8-pin modulinis lizdas priima 8-pin modulinis (RJ45) ir 4-pin modulinis (RJ11) kištukai;
Coax: F-jungtis 75 Ω, 50 Ω, 93 Ω kabeliams;
Kabelių testavimas: Ilgis (460 m. su rezoliucija iki 0,3 m.), wiremap TIA-568A/B standartai, rezultatai rodomi viename ekrane;
Signalo generatorius: IntelliTone skaitmeninis signalas: [500 kHz]; analoginiai signalai: [400 Hz, 1kHz];
PoE aptikimas: aptinka 802.3af buvimą PoE (Power over Ethernet);
Ethernet Port testavimas: greitis 802.3 Ethernet ports (10/100/1000);
Maitinimo šaltinis:
Baterijos tipas: 2 AA (NEDA 15A IEC LR6) šarminės baterijos;
Baterijos veikimo laikas: 20 valandų įprasto naudojimo;
Kiti suderinamų akumuliatorių tipai: 2 AA ličio, NiMH, NiCd.
Išmatavimai: 7.6 cm x 16.3 cm x 3.6 cm;
Svoris: 363 gr.;
Ekranas: Vienspalvis skystųjų kristalų ekranas (LCD) su apšvietimu;
Kalibravimas: Vartotojo konfigūruojama NVP vytos poros ir Coax kabeliams; nustatomas faktinis NVP su žinomu kabelio ilgiu;
Darbinė temperatūra: 0°C iki 45 °C;
Laikymo temperatūra: -20°C iki 60 °C;
Drėgmė: 90 % (10 °C iki 35 °C);
(% RH be kondensacijos): 75 % (35°C iki 45°C);
Vibracija: Atitinka MIL-PRF-28800F 2 klasės atsitiktinės vibracijos reikalavimus, 1 m. kritimo bandymas su ir be wiremap adapterio;
Saugumas: EN 61010-1 2nd Edition;
EMC: EN 61326-1;
Sertifikatai: N10140 C-Tick EMC standard; FCC Part 15 Class A; CE European Union Directives Pollution Degree 2;
Garantija: 1 metai.
