LAN kabelių analizatorius DSX-602 INTL

LAN kabelių analizatorius DSX-602 INTL

DSX-602 kabelių analizatorius skirtas vytos poros varinių kabelių nuo Cat 3 / Class C iki Cat 6A / Class EA sertifikavimui.

"Fluke Networks" DSX-602 suteikia galimybę sertifikuoti "Cat 6A" ir "Class EA varinius kabelius per 10 sekundžių bei pasižymi pažangia vartotojo sąsaja. Valdykite darbus ir matuoklį iš bet kokio išmaniojo įrenginio per Wi-Fi su "LinkWare™ Live".

Cat 6A ir Class EA vario sertifikavimas; 10 sekundžių Cat 6A testavimo laikas; ProjX™ valdymo sistema užtikrina greitą ir patikimą testavimo sąranką; HDTDX ir HDTDR diagnostika nurodo klaidosvietą; Integruotas LinkWare™ Live testerio ir darbų valdymui iš bet kokio išmaniojo įrenginio; Greitai ir lengvai kurkite profesionalias PDF ataskaitas su LinkWare™ PC.

500 MHz dažnių diapazonas patikrina "Cat 6A / Class EA" 10 Gigabit Ethernet kabelius per 10 sekundžių. Išplėstinė diagnostika tiksliai nurodo gedimo vietą. "LinkWare" "Live" "debesų" technologija pagrįsta paslauga, leidžianti valdyti sertifikavimo užduotis bet kuriuo metu ir bet kurioje vietoje iš bet kurio įrenginio.

Unikalios savybės:

DSX-602 leidžia vartotojams atlikti daugiau nei bet kada anksčiau, pagreitindamas kiekvieną testavimo proceso pakopą; "LinkWare Live cloud" servisas leidžia projektų vadovui nuotoliniu būdu nustatyti matuoklį, stebėti darbo pažangą; "ProjX™" valdymo sistema palengvina užduotis, pradedant nuo darbo pradžios iki sistemos priėmimo. Tai pašalina nereikalingus veiksmus ir užtikrina, kad visi testavimai bus atlikti teisingai tiek pirmą, tiek ir kiekvieną kartą; "Taptive™" vartotojo sąsaja leidžia atlikti išplėstinę duomenų analizę; "LinkWare" PC programinė įranga užtikrina neprilygstamą testavimo rezultatų ir profesionalių testavimo ataskaitų analizę.

Standartai:

TIA - 3, 5, 5e, 6, 6A kategorijos pagal TIA 568-C.2 arba TIA-1005; ISO/IEC - C ir D, E, EA klasės sertifikavimas pagal ISO/IEC 11801:2002; IEEE 802.3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T.

Charakteristikos:

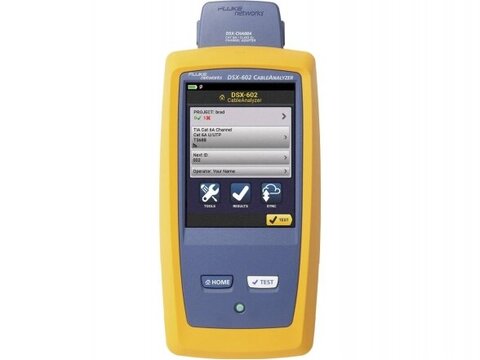

9 sekundžių Cat 6/Class E ir 10 sekundžių Cat 6A/Class EA testavimo laikas padeda greičiau gauti sertifikatą; Grafiškai rodomas gedimų šaltinis, DSX-602 HDTDR ir HDTDX algoritmai užtikrina greitą ir lengvai suprantamą nurodymą, siekiant nustatyti klaidos tašką (atstumas nuo testerio); Valdykite iki 12 000 Cat 6A testavimo rezultatų su pilna grafika; Jutiklinis ekranas leidžia greitai nustatyti matuoklį, lengvai pasirinkti kabelių tipus, standartus ir testavimo parametrus.

"ProjX" valdymo sistema užtikrina realaus laiko būseną kiekvienam darbui, esant 0-100% skalei, ir suteikia operatoriui galimybę išskirti bet kokį testą, reikalaujantį antrojo testavimo bei užtikrina, kad niekas nebūtų pamirštas.

Greitai gaukite "Pass" arba "Fail" rezultatą ir lengvai peržiūrėkite atskirus testo parametrus pagal vertę arba galinkitės į konkrečią schemos sritį.

Naudodamiesi populiaria ir daugiafunkcine "LinkWare" programine įranga, "DSX-602" serijos vartotojai gali lengvai pasiekti ProjX valdymo sistemos duomenis, generuoti ataskaitas ir atnaujinti programinę įrangą savo testeriuose.

"LinkWare Live" yra cloud-base sukurta paslauga, leidžianti valdyti sertifikavimo užduotis bet kuriuo metu ir bet kur iš bet kurio įrenginio. Su "LinkWare Live" galite:

Sekite kiekvieno darbo matavimus. Gaukite kiekvieno projekto apžvalgą iš bet kokio išmaniojo įrenginio. Nedelsdami gaukite pranešimą apie netinkamus matavimo nustatymus arba kabelių ID.  Standartai gali keistis be įspėjimo, o pasenusi bandymo ataskaita gali reikšti valandas trunkantis pakartotinis testavimas. "LinkWare Live" automatiškai užtikrina, kad testeriai naudotų naujausius standartus. Įkelkite matavimų rezultatus tiesiai iš darbo vietos į "LinkWare Live" per "Wi-Fi". Tada juos automatiškai atsisiųskite, kad galėtumėte greitai generuoti ataskaitas, naudodami "LinkWare" programinę įrangą.

Kabelių analizatorių palyginimas:

Savybė  DSX-602  Versiv DSX-5000  Versiv DSX-8000  Aprašymas Esminis Cat 6A ir Class EA vario testeris Cat 6A ir Class FA vario testeris Greičiausias ir tiksliausiais Cat 8 ir Class I/II varinių kabelių testeris  Cat 3 – Cat 6A / Class EA  ✓  ✓  ✓  Class FA -  ✓  ✓  Cat 8 / Class I/II - -  ✓ Maksimalus dažnis  500 MHz  1000 MHz  2000 MHz  Automatinio testavimo laikas 10s Class EA/Cat 6A
9s Class E/Cat 6 10s Class EA/Cat 6A
9s Class E/Cat 6 16s Cat 8 / Class I/II
8s Class EA/Cat 6A
7s Class E/Cat 6  Ekrano vientisumo testas  ✓  ✓  ✓  Vidinė atmintis  ≈ 12,000 Cat 6A su brėžiniais  ≈ 12,000 Cat 6A su brėžiniais  ≈ 12,000 Cat 6A su brėžiniais  Baterijos veikimo laikas  ≈ 8 val.   ≈ 8 val.   ≈ 8 val.   Kabelio identifikatoriaus ilgis  60 simbolių  60 simbolių  60 simbolių  Permanent Link adapteris  Pasirinktinai  ✓  ✓  ProjXTM Pojektų valdymas  ✓  ✓  ✓  TaptiveTM vartotojo sąsaja  ✓  ✓  ✓  Išplėstinis trikčių šalinimas  Ribotas – (HDTDR & HDTDX)  ✓  ✓  PoE varžos disbalansas -  ✓  ✓  LinkWareTM profesionalios ataskaitos  ✓  ✓  ✓  LinkWareTM Live   ✓  ✓  ✓  TCL matavimai -  ✓  ✓  Coax adapteris  Pasirinktinai  Pasirinktinai  Pasirinktinai  M12 adapteris  Pasirinktinai  Pasirinktinai  Pasirinktinai  Patch Cord adapteris -  Pasirinktinai  Pasirinktinai  Fiber – OLTS, OTDR -  Pasirinktinai  Pasirinktinai

DSX-602 komplektacija:

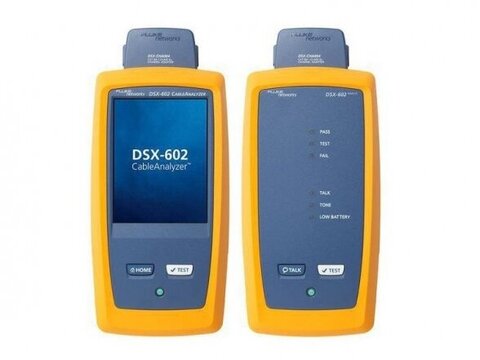

DSX-602 LAN kabelių analizatorius (pagrindinis ir nuotolinis), Cat 6A/ Class EA channel adapteris (2), 15 cm ilgio RJ45 komutacinis kabelis (1), minkštas dėklas, USB kabelis prijungimui prie PC, AC adapteris (2) ir DSX-602 darbo pradžios vadovas.

Specifikacija:

Kabelių tipai:

Ekranuotos ir neekranuotos poros LAN kabeliai: TIA 3, 4, 5, 5e, 6, 6A kategorijos: 100 Ω ISO/IEC Class C, D, E, EA: 100 Ω ir 120 Ω; Standartiniai sąsajos adapteriai  Permanent link adapteriai   Kištuko tipas: ekranuotas RJ45 (tik DSX-602-PRO) Testų standartai  TIA  3, 5, 5e, 6, 6A kategorija pagal TIA 568-C.2 arba TIA-1005  ISO/IEC  Class C ir D, E, EA sertifikavimas pagal ISO/IEC 11801:2002  Maksimalus dažnis  DSX-602: 500 MHz Specifikacija Automatinių testų laikas

Full 2-way automatinis 5e arba 6 kategorijos/Class D arba E testavimas: 9 sekundės;
Full 2-way automatinis 6A kategorijos/Class EA testavimas: 10 sekundžių.

Palaikomi testavimo parametrai  Wire Map, Length, Propagation Delay, Delay Skew, DC Loop Resistance, Insertion Loss (Attenuation), Return Loss (RL), Near End Crosstalk (NEXT), Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (PS ELFEXT), Power Sum NEXT, Power Sum ACR-N Maksimalus dažnis  500 MHz Vidinė atmintis  12 000 Cat 6A su brėžiniais  Ekranas  5.7 colių jutiklinis LCD ekranas  Matmenys  Pagrindinis ir nuotolinis 6.67 cm x 13.33 cm x 27.94 cm  Svoris  1,36 kg Pagrindinis ir nuotolinis įrenginiai Ličio jonų baterijos, 7,2 V Įprastas baterijos veikimo laikas  8 valandos Įkrovimo laikas* Testeris išjungtas: 4 valandos įkraunant nuo 10 % iki 90 %

Gamintojo kodas: DSX-602 INTL

Gamintojo kodas: DSX-600 INTL
