LAN matuoklio Fluke LIQ-DUO-KIT komplektas

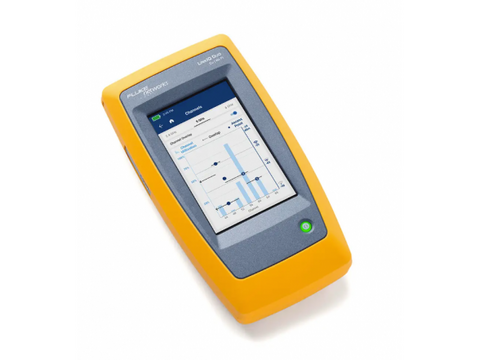

Fluke Networks LinkIQ™ Duo Cable+Network+Wi-Fi Tester
„LinkIQ ™ Duo Cable + Network + Wi-Fi Tester“ yra skirtas patikimam kabelių testavimui ir tinklo testavimo specialistams atlikti savo darbą. „LinkIQ ™“ patikrina kabelio veikimą (iki 10 Gigabit) naudodamas dažniu pagrįstus matavimus ir pateikia informaciją apie atstumą iki gedimo kartu su "wiremap" schema. „LinkIQ ™“ taip pat atlieka artimiausią komutatoriaus diagnostiką, kad nustatytų pagrindines tinklo problemas ir patvirtintų komutatoriaus konfigūraciją, kad nereikėtų naudoti kito įrenginio. Papildomos funkcijos yra analoginis ir skaitmeninis tonavimas, „Port Blink“, nuotoliniai lokatoriai ir galimybė valdyti rezultatus per „LinkWare ™“.
„LinkIQ Duo“ modelis prideda „Wi-Fi“ analizę prie „Wi-Fi 6E“ (jei patvirtinta), įskaitant tinklus, kanalus ir prieigos taškus bei įspėjimą apie įprastas konfigūracijos problemas.
Kabelio veikimo testavimas su 10GBASE-T + wiremap, TDR;
Komutatoriaus IP adresas, pavadinimas, prievado / VLAN numeris, duomenų perdavimo sparta + ping;
Nustatykite PoE klasę (1–8) ir galią bei atlikite apkrovos testavimą;
„Wi-Fi“ analizė į „Wi-Fi 6E“: tinklai, kanalai ir prieigos taškai;
Tvarkykite rezultatus ir spausdinkite ataskaitas iš LinkWare™ kompiuterio.
LinkIQ užtikrina našumo reikalavimų atitikimą. Jis gali išmatuoti iki 305 m kabelio ilgį ir užtikrinti atstumą iki opens, shorts ir unterminated cable gedimų. Pridedamas nuotolinis ID pateikia visą kabelių porų laidų žemėlapį, kad būtų galima identifikuoti netinkamai prijungtas ir padalintas poras.
„LinkIQ ™“ taip pat atlieka komutatoriaus diagnostiką, įskaitant reklamuojamą duomenų greitį, pavadinimą, IP adresą, prievado numerį bei VLAN informaciją, taip pat PoE testavimą ir apkrovos testą iki 8 klasės (90 W).
Išsamus PoE testavimas
Siekdama supaprastinti PoE diegimą ir trikčių šalinimą, LinkIQ rodo poras, kuriose tiekiamas maitinimas, parodydamas skirtingus galios lygius ir poras, skirtas dviejų parašų diegimui. LinkIQ atlieka apkrovos testavimą iki 8 klasės (90 W), apkraudama ryšį, kad užtikrintų, jog reklamuojama galia iš tikrųjų tiekiama per kabelių infrastruktūrą.

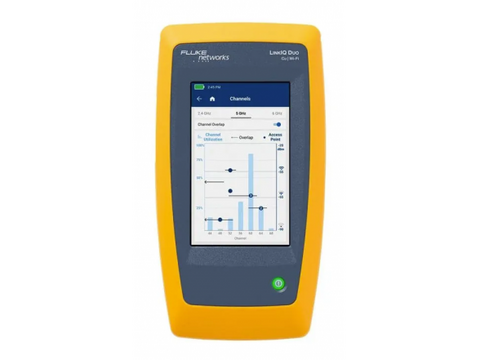

„Wi-Fi 6E“ („LinkIQ Duo“) testavimas

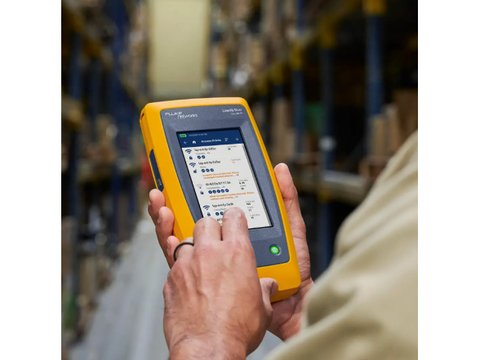

„LinkIQ Duo“ testeris leidžia lengvai suprasti „Wi-Fi“ aplinką, vykdydamas visą testų rinkinį ir rodydamas rezultatus taip, kaip norite juos peržiūrėti: pagal tinklus, kanalus ar prieigos taškus. Pasirinkus konkretų elementą (pvz., prieigos tašką, nurodytą konkrečiame tinkle), šis vaizdas sklandžiai pakeičiamas. „LinkIQ Duo“ testeris taip pat pažymi įprastas konfigūracijos klaidas, įskaitant:
nelegalaus kanalo naudojimas aptiktam regionui
nerekomenduojamo kanalo naudojimas
prieigos taškai, kurie sutampa su gretimu prieigos tašku, nebent jis yra mažos galios
silpni saugos nustatymai
Spalvotas jutiklinis ekranas
„LinkIQ“ turi didelį gestais pagrįstą jutiklinį ekraną, kuriame rodoma daug informacijos ir pateikiami aiškūs, lengvai naudojami valdikliai, pvz., slankikliai ir visa klaviatūra. Jo supaprastinta TEST funkcija rodo rezultatus pagal tai, kas prijungta prie vienintelės įrenginio RJ-45 jungties. Vienas USB-C prievadas suteikia ryšį su kompiuteriu, kad galėtumėte atnaujinti programinę įrangą, teikti ataskaitas ir įkrauti.
Integruota sąsaja su LinkWare PC
LinkIQ pateikia visą dokumentaciją per LinkWare PC. Testeryje galima išsaugoti ir atšaukti iki 1 000 rezultatų su aprašomaisiais pavadinimais. Išsaugomi testų pavadinimai ir skaičiai automatiškai didėja (pvz. "B-1 priedas", "B-2 priedas", "B-3 priedas" ir t. t.), sutaupant brangaus laiko, kai tikrinate laidus iš eilės.
Papildomos funkcijos
Kelių kalbų sąsajos palaikymas: anglų, vokiečių, prancūzų, japonų, tajų, ispanų, tradicinių kinų, supaprastintų kinų, korėjiečių, rusų, italų, portugalų
Kabelio tonavimas (suderinamas su Fluke Networks IntelliTone™ Probe arba Pro3000™)
Blink Port komutatoriaus funkcija
Suderinamas su MicroScanner™ PoE nuotoliniais identifikatoriais
Spalvotas jutiklinis ekranas
Įkraunama ličio jonų baterija per standartinį USB-C prievadą
Lengvas atnaujinimas naudojant USB-C arba LinkWare kompiuterį

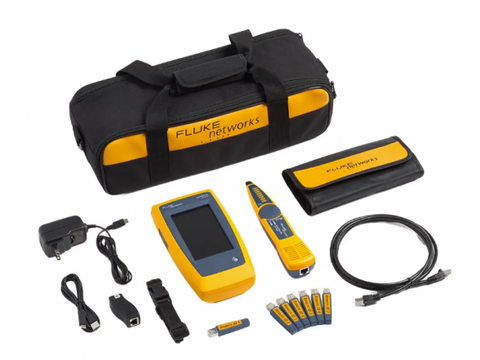

Komplektacija:
LinkIQ™ Duo su nuotoliniais ID #1-7;
RJ45-RJ45 komutacinis kabelis;
AC įkroviklis;
RJ45/11 universalus adapteris;
IntelliTone Pro 200 zondas;
Nešiojimo dėklas.
Specifikacija:
Palaikomos kalbos: English, German, French, Japanese, Spanish, Thai, Traditional Chinese, Simplified Chinese, Korean, Russian, Italian, Portuguese, Czech, Danish, Dutch, Finnish, Norwegian, Polish, Swedish, and Turkish
Svoris: 624 g
Akumuliatorius:
Tipas: Lithium-ion, 3.6 V, 6400 mAh;
Veikimo laikas: 8 valandos (įprastai);
Įkrovimo laikas: 4.5 valandos;
Maitinimo adapteris:
Įvestis: 100 iki 240 VAC ± 10%, 50/60Hz;
Išvestis: 15 V dc, 2 A max;
Class II
Sąsaja: USB type C
Ekranas: 800 x 480 color capacitive multi-touch
Matmenys: 22 cm x 11 cm
Darbinės temperatūros diapazonas: 0 °C iki 45 °C
Drop test: 1m
Diagnostikos protokolai:
Link Layer Discovery Protocol (LLDP),
Cisco Discovery Protocol (CDP),
Fast Link Pulses (FLP),
Internet Control Messaging Protocol (ICMP),
Dynamic Host Configuration Protocol (DHCP)
IP Address Setup: LinkIQ address, DNS Server, Gateway for IPv4 or v6 either manually or via DHCP
Artimiausio įrenginio diagnostika (jei galima naudojant diagnostikos protokolus):
Switch Name / IP + MAC Address,
Port Number,
VLAN Name,
Advertised Data Rates,
Advertised Duplex
Maitinimo per Ethernet (PoE) suderinamumas, matavimai ir diagnostika;
Advertised Power Class (0-8),
Advertised Available Power,
Powered Pairs,
Diagnostics for both Single and Dual signatures,
Loaded Voltage (V),
Loaded Power (W)
Testavimo prievadas: ekranuotas 8-pin modulinis lizdas, skirtas 8-pin moduliniams (RJ45) kištukams;
Automatiniai testai:
10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, tik Wire map.
Testavimo greitis: 6 sekundės ilgiams iki 70 m;
Kabelio tipai:
Subalansuotas vytos poros kabelis;
Neekranuota vytos poros;
Ekranuota vytos poros;
2 poros ir (arba) 4 poros
Wire Map-Only testai:
Wiremap;
Kiekvienos poros ilgis'
Atskirų porų diagnozė;
Vartotojo pasirenkamas T568A arba T568B;
Vartotojo pasirenkami crossover nustatymai (Straight through, Half-crossover, Full-crossover);
Testavimo greitis: 1 sekundė ilgiams iki 120 m;
Maksimalus kabelio ilgis: 305 m;
Nominal Velocity of Propagation (NVP): vartotojo nustatytas;
Tonų generatorius:
Generuoja skaitmeninius tonus, suderinamus su Fluke Networks IntelliTone zondu.
Generuoja analoginius tonus, suderinamus su bendrais analoginiais zondais.
Wi-Fi testavimo specifikacijos:
Palaikomi Wireless standartai: 802.11b, 802.11a, 802.11g, 802.11n (Wi-Fi 4), 802.11ac (Wi-Fi 5) ir 802.11ax (Wi-Fi 6/6E).
Dažnių palaikymas: Priimamų ir perduodamų kanalų dažniai (jei tai leidžia šalies teisės aktai): 2,4 GHz juosta: 2,402–2,482 GHz (nuo 1 kanalo iki 13 kanalo); 5 GHz dažnių juosta: nuo 5,170 iki 5,330 GHz, nuo 5,490 iki 5,730 GHz, nuo 5,735 iki 5,835 GHz (nuo 36 kanalo iki 165 kanalo); 6 GHz dažnių juosta: nuo 5,945 iki 7,125 GHz (nuo 1 kanalo iki 233 kanalo).
PASTABA: Testeris perduoda tik toje šalyje, kurioje jis parduodamas, leidžiamais dažniais.
Šalies sertifikatai: AE, AU, AR, BR, CA, CL, CN, IN, JP, KR, KW, MY, MX, NZ, PH, SG, TH, TW, UK, US, ZA ir Europos Sąjunga;
Tinklo testavimai: Galimų prieigos taškų skaičius ir pavadinimas (BSSID), signalo stiprumas, saugos tipas, palaikomas IEEE 802.11 standartas;
Access Point testavimai: Palaikomi tinklai / šalies kodas, BSSID, signalo stiprumas, dažnių juosta / kanalas / dažnių juostos plotis, palaikomi IEEE 802.11 standartai, saugos tipai, TX / RX sparta;
Kanalo (Channel) testai: Utilization, Number / signal strength of access points, overlap.
Gamintojo kodas: FLUKE LIQ-DUO-KIT-H6
