LAN matuoklis Fluke LIQ-100-IE
Fluke Networks LinkIQ™ pramoninis eterneto kabelių + tinklo testeris
„LinkIQ“ pramoninis eterneto kabelių ir tinklo testeris matuoja iki 1000 pėdų (305 m) ilgį ir nustato atstumą iki gedimų, tokių kaip: opens, shorts, unterminated cable.
Pridedamas MS-IE nuotolinis adapteris, padedantis identifikuoti RJ45, M12X, M12D ir M8D laidų klaidas ir padalijamas poras.
LinkIQ tikrina kabelių našumą nuo 10 Mb/s iki 10 Gb/s EtherNet/IP, PROFINET, EtherCAT ir kitiems pramoniniams Ethernet protokolams. Jis atlieka ping testus, kad patikrintų ryšį, taip pat teikia artimiausio komutatoriaus diagnostiką, įskaitant reklamuojamą duomenų perdavimo spartą, komutatoriaus pavadinimą ir prievado numerį, VLAN informaciją, taip pat PoE ir apkrovos testavimą iki 8 klasės (90 W). „Ethernet Alliance PoE“ sertifikatas užtikrina patikimą kelių gamintojų sąveiką.

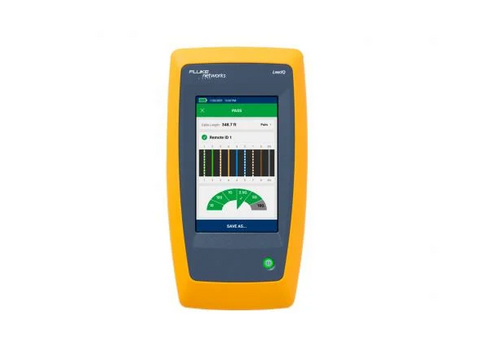

„LinkIQ™“ pramoninis eterneto kabelių + tinklo testeris patikrina kabelių veikimą iki 10 Gb/s ir išsprendžia tinklo ryšio problemas. Naudojant dažniu pagrįstus matavimus, „LinkIQ™“ pateikia informaciją apie atstumą iki gedimo kartu su bandomojo kabelio laidų žemėlapiu (wiremap). LinkIQ™ taip pat atlieka artimiausio komutatoriaus diagnostiką, kad nustatytų pagrindines tinklo problemas ir galėtumėte patvirtinti komutatoriaus konfigūraciją, todėl nereikia naudoti kito įrenginio. Papildomos funkcijos apima analoginį ir skaitmeninį tonų generavimą, prievado mirksėjimą, 802.1x autentifikavimą, nuotolinius lokatorius ir galimybė valdyti rezultatus per LinkWare™ kompiuterinį programinę įrangą.
Pagrindinės savybės:
Patvirtina EtherNet/IP, PROFINET, EtherCAT laidą iki 10 Gb/s;
Paspartina trikčių šalinimą naudojant IP ping;
Pridedami RJ45, M12X, M12D ir M8D laidų adapteriai;
Atlieka kabelio diagnostiką, įskaitant ilgį.
Gaukite prijungto komutatoriaus duomenų perdavimo greitį, pavadinimą, prievado numerį ir VLAN;
Nustatykite PoE klasę (1–8) ir galią bei atlikite apkrovos testavimą;
Tvarkykite rezultatus ir atsispausdinkite ataskaitas iš „LinkWare ™“ programinės įrangos.

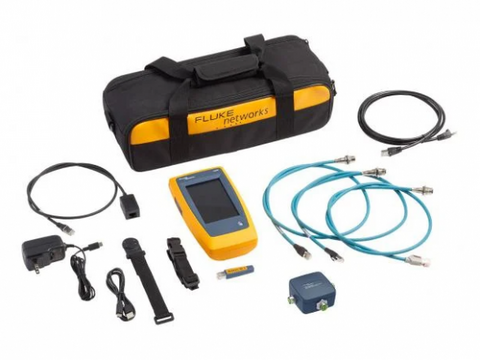

Fluke LIQ-100-IE komplekte yra:
LinkIQ™ pagrindinis įrenginys;
Nuotolinis ID #1 lokatorius;
RJ45-RJ45 komutacinis kabelis (M-F);
Greitos pradžios vadovas;
AC įkroviklis;
USB A-C kabelis;
RJ45/11 adapteris;
RJ45/M12X komutacinis kabelis;
RJ45/M12D komutacinis kabelis;
RJ45/M8D komutacinis kabelis;
RJ45/11 modulinis adapteris;
Pakabinamas dirželis su Remote ID laikikliu;
Nešiojimo krepšys.
Specifikacija:
Vartotojo sąsajos kalba: English, German, French, Japanese, Spanish, Thai, Traditional Chinese, Simplified Chinese, Korean, Russian, Italian, Portuguese;
Svoris: 624 g;
Baterija:
Tipas: Lithium-ion, 3.6 V, 6400 mAh;
Veikimo laikas: ~ 8 valandos;
Krovimo laikas: 4.5 valandos;
Krovimo temperatūros diapazonas: 0 °C iki +40 °C;
Maitinimo adapteris:
Įvestis: 100 iki 240 VAC ±10%, 50/60Hz;
Išvestis: 15 VDC, 2 A max;
Class II;
Host sąsaja: USB C;
Ekranas: spalvotas, lietimui jautrus, 800 x 480 px, 8.5 in x 4.5 in;
Darbinės temperatūros diapazonas: 0°C iki 45°C;
Kritimo (Drop) testas: 1 m;
Diagnostikos protokolai:
Link Layer Discovery Protocol (LLDP)
Cisco Discovery Protocol (CDP)
Fast Link Pulses (FLP)
Internet Control Messaging Protocol (ICMP),
Dynamic Host Configuration Protocol (DHCP)
IP adreso nustatymas: LinkIQ adresas, DNS serveris, IPv4 arba v6 šliuzas rankiniu būdu arba per DHCP;
IP ping testo rezultatai: Keturi tikslo, DNS serverio (-ių), šliuzo atsako laiko rezultatai, pridėjus vidurkį ir prarastą skaičių;
Power Over Ethernet suderinamumas:
Ethernet Alliance Certified to IEEE 802.3af/at/bt,
Hardware negotiation with signature resistance,
Software negotiation with LLDP/CDP
Power Over Ethernet matavimai:
Loaded Voltage (V)
Loaded Power (W)
Prievado mirksėjimas (Port blink): Mirksi prijungto prievado lemputė
Testavimo privadas: Ekranuotas 8 kontaktų modulinis lizdas priima 8 kontaktų modulinius (RJ45) kištukus;
Automatiniai testai:
10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, tik Wire map;
Testavimo gretiis: 6 sekundės, jeigu ilgis < 70 m;
Kabelių tipai:
Subalansuotas vytos poros kabelis
Neekranuotas vytos poros kabelis
Ekranuotas vytos poros kabelis
2 porų ir/arba 4 porų kabelis
Tik Wiremap testai:
Wiremap schema
Kiekvienos poros ilgis
Išskirtų porų diagnozė (Diagnose split pairs)
Vartotojo pasirenkamas T568A arba T568B
Vartotojo pasirenkami crossover nustatymai (Straight through, Half-crossover, Full-crossover)
Testavimo greitis: 1 sekundė, jeigu ilgis < 120 m
Maksimalus ilgis: 305 metrai;
Nominal Velocity of Propagation (NVP): pasirenkamas vartotojo;
Tonų generatorius: Generuoja skaitmeninius tonus, suderinamus su Fluke Networks IntelliTone zondu. Sukuria analoginius tonus, suderinamus su bendrais analoginiais zondais.
Gamintojo kodas: LIQ-100-IE
