Rankinis LCR testeris GW-INSTEK LCR-1100, 100kHz
GW Instek pristato naują LCR-1000 seriją - rankinius LCR matuoklius su automatinio tikrinimo realiuoju laiku funkcija. Serija naudoja TFT-LCD ir užtikrina pagrindinį 0,2% tikslumą. Vartotojai gali pasirinkti naudoti mygtukus arba jutiklinio ekrano operacijas. Serija, pasižyminti dideliu matavimo tikslumu ir panaudojimu, yra tinkama tikslumo bandymams, įskaitant techninės priežiūros testus, komponentų gamybą, mokyklas / tyrimų institutus ir netgi kokybės testus.
LCR-1000 seriją sudaro 2 modeliai: LCR-1100 suteikia testavimo dažnį iki 100 kHz, o LCR-1010 – iki 10 kHz. Serijoje yra pasirenkamos testavimo įtampos (0,3 / 0,7 / 1,0 Vrms) ir lygiavertės grandinės (nuoseklios / lygiagrečios), kad būtų galima automatiškai išmatuoti talpą, induktyvumą, varžą, reaktyvumą, kokybės faktorių, nuostolių faktorių, fazę ir nuolatinės srovės varžą.
LCR-1000 serija, turinti 50 000 Display count pagrindinių ir pagalbinių parametrų atvaizdavimui ir pagrindinį 0,2 % tikslumą, palaiko 2 arba 5 laidų matavimus. Be to, serijoje taip pat yra palyginimo funkcija ir duomenų saugojimo funkcija, kad atitiktų įvairius skirtingų tipų komponentų bandymų ir matavimo reikalavimus.
Visa serija turi USB-HID ir USB-VCOM sąsajas. Pateikiama paprasta ir praktiška nemokama kompiuterinė programinė įranga ir nuotolinio valdymo komandos (suderinamos su SCPI), kad vartotojai galėtų rašyti savo asmeninę programinę įrangą, kad atitiktų duomenų gavimo poreikius.
LCR-1000 savybės:
2.8” TFT lietimui jautrus LCD ekranas;
50 000 skaičiavimų skyra pirminiame ir antriniame ekrane;
0,2 % pagrindinis tikslumas;
6 arba 8 pasirenkami testavimo dažniai priklauso nuo modelio;
Galimi 15 rūšių matavimo deriniai;
Pasirenkamas testavimo lygis: AC 0,3 V / 0,7 V / 1 Vrms ir DC +/- 1 V;
Pasirenkamas matavimo greitis: greitas 10 kartų/s, lėtas 2,5 karto/s;
Automatinis LCZ režimas, skirtas automatiniam komponento tipo identifikavimui ir matavimui;
Data Hold;
USB-HID/USB-VCOM sąsajos nuotoliniam ryšiui;
Garantija: 2 metai.
LCR-1100 ir LCR-1010 palyginimas:
Modelis
LCR-1100
LCR-1010
Tastavimo dažnis
50/100/120Hz/1k/2k/10k/50k/100kHz
50/100/120Hz/1k/2k/10kHz
Ekranas
Pirminis / antrinis: 50 000 counts
Pirminis / antrinis: 50 000 counts
Išėjimo varža
100Ω
100Ω
Pagrindinis tikslumas
0.2%
0.2%
Testavimo greitis
Slow: 2.5 times/s, Fast: 10 times/s
Slow: 2.5 times/s, Fast: 10 times/s
Testavimo signalo lygis
0.3V/0.7V/1.0Vrms pasirenkamas
0.3V/0.7V/1.0Vrms pasirenkamas
Testavimo parametrai
C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc,
R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd
C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc,
R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd
Lygiavertė grandinė
Nuosekli / lygiagreti pasirenkama
Nuosekli / lygiagreti pasirenkama
Kitos funkcijos
Valdymas lietimu
√ (nustatomas)
√ (nustatomas)
Auto LCZ
√
√
Palyginimo priemonė
√ (tik pirminis)
√ (tik pirminis)
Key Beep
√
√
Šviesumas
50% / 100% pasirenkamas
50% / 100% pasirenkamas
Dim Display
√ (nustatomas)
√ (nustatomas)
Auto Power Off
√ (nustatomas)
√ (nustatomas)
Data Hold
√
√
Sąsaja
USB C tipo
USB C tipo
Priedai

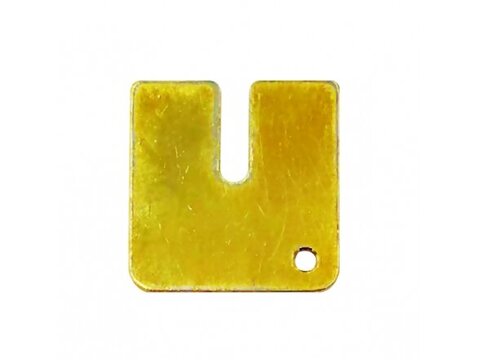

Short circuit bar
√
√

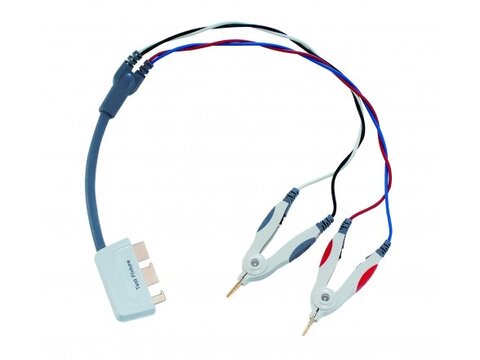

Kelvin clip
√
√
Ličio baterija
√
√

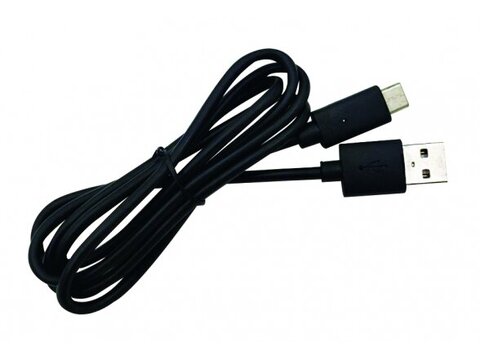

USB kabelis
√
√
Dėklas
√
√
Testavimo pincetas
√
-
Komplektacija: rankinis LCR testeris GW-INSTEK LCR-1010, 10kHz, instrukcija, saugos instrukcijų lapas, įkraunama ličio baterija (LCR-305), Kelvin Clip (LCR-101), Short circuit bar (LCR-100), USB kabelis A-C (LCR-205), dėklas (LCR-503), testavimo pincetas (LCR-108).
Gamintojo kodas: LCR-1100
