Testavimo adapterių rinkinys automobilių krovimo stotelėms
Gaukite prieigą prie įkrovimo stoties lizdų, kad atliktumėte saugos ir funkcinius bandymus, imituodami elektrinės transporto priemonės buvimą.
AMP EV-520-D yra testavimo adapterių komplektas, skirtas elektromobilių įkrovimo stotims. Prijunkite testavimo adapterių rinkinį prie įkrovimo stoties lizdo, kad būtų galima atlikti saugos ir funkcijų bandymus imituojant elektromobilį. „EV-500“ testavimo adapterių komplektas yra skirtas įkrovimo stotelių, naudojančių kintamos srovės įkrovimo metodą, 3 funkcijų ir saugos bandymams. Šis adapterių rinkinys leidžia atlikti bandymus kartu su tinkama testavimo įranga, pavyzdžiui, montavimo testeriu (pvz., „Beha-Amprobe ProInstall kit“) ir (arba) „ScopeMeter“ matavimo prietaisais (osciloskopu) (pvz., „Fluke 120B“ serijos nešiojamieji osciloskopai). Naudojant šiuos adapterį, įkrovimo stotelės gali būti išbandytos pagal IEC / EN 61851-1 ir IEC / HD 60364-7-722.
Pagrindiniai pritaikymai įkrovimo stotyse:
Saugos bandymai
Funkcijų testavimas
Trikčių šalinimas / taisymas
Funkcijos:
PE Pre-Test: saugos priemonė, kurią galima naudoti norint patikrinti potencialiai pavojingą įtampą (prieš žemę) PE laidininke;
„Proximity Pilot“ (PP) būsenos „Kabelio modeliavimas“: PP režimo sukamasis jungiklis leidžia adapteriui imituoti įvairias įkrovimo laidų srovės charakteristikas;
"Control Pilot" (CP) būsenos "Transporto priemonės imitavimas": CP režimo sukamasis jungiklis leidžia įmituoti įvairius įkrovimo režimus;
CP klaidos „E“ modeliavimas;
PE klaidos (Earth fault) modeliavimas;
Tinka transporto priemonių įkrovimo stotims su 3 įkrovimo režimais;
2 ir 1 tipo EV jungtys;
Matavimo gnybtai L1, L2, L3, N ir PE, kad būtų galima prijungti bandymo įrenginį, pavyzdžiui, montavimo testerį, kad būtų atlikti saugos ir funkciniai testai;
CP signalo išvesties gnybtai, skirti patikrinti ryšį tarp adapterio (= imituojamos elektrinės transporto priemonės) ir įkrovimo stoties;
Atskira fazių indikacija trimis LED lemputėmis, kad būtų lengva patikrinti, ar yra įtampa;
Maitinimo lizdas, suteikiantis galimybę prijungti išorinę apkrovą, kad būtų galima patikrinti, ar elektros energijos skaitiklis veikia ir ar tinkamai skaičiuojamas;
IP 54 įvertinimas - apsauga nuo dulkių ir vandens purslų.
Komplektacija:

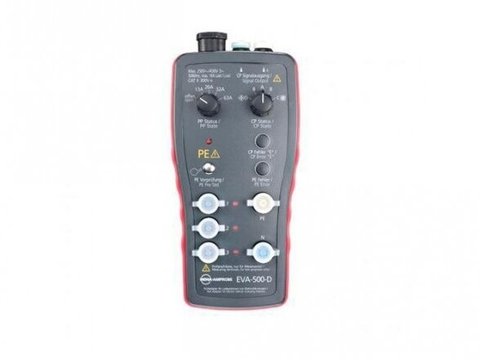

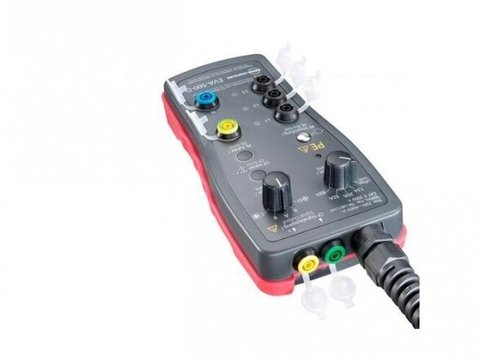

„EVA-500-D“ testavimo adapteris
2 tipo EV įkrovimo stoties „EVC-20“ bandymo laidas su jungtimi arba fiksuotas kabelis su transporto priemonės jungtimi
Minkštas nešiojimo dėklas
„Schuko“ lizdas (CEE 7/3)
Gamintojo kodas: AMP EV-520-D
